OEM Yüksek Quality140MM 160MM 168MM 200MM Paslanmaz Çelik UPVC Büyük Boy Küresel Vana Projesi DN200

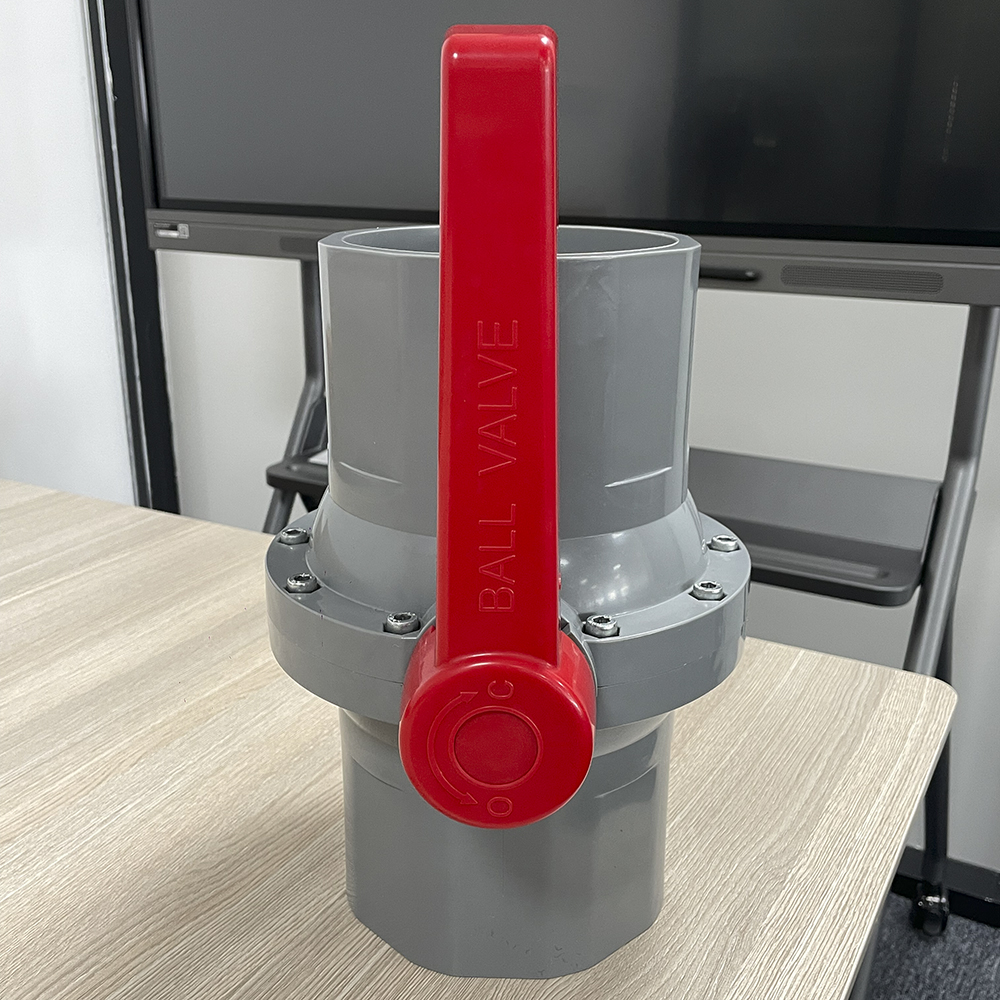

OEM Yüksek Quality140MM 160MM 168MM 200MM Paslanmaz Çelik UPVC Proje DN200 için Büyük Boy Küresel Vana Öne Çıkan Resim

Kısa Açıklama:

Küresel vana
1. Yumuşak renkler ve Kompakt tasarım
2. Sızıntı önleme işlemi;
3.Light ve birleşim uçları kurulumu kolaylaştırır
4. Daha ucuz nakliye ücretleri ve uzun çalışma ömrü nedeniyle ekonomik
5.İyi ve yüksek kalite kontrol
6.Çevre dostu, toksik olmayan
7. Hava Koşullarına Dayanıklı ve Aşınma direnci ve mükemmel kimyasal direnç
8. Bina, sulama, sanayi ve yüzme havuzunda yaygın olarak kullanılır
9.Küçük sipariş kabul edilebilir
10. Müşterinin tasarımı ve logosu kabul edilir

Boyut:140MM 160MM 168MM 200MM

Ortak Uç:ASTM BS DIN ISO JIS

Çalışma Basıncı:PN16

Bize e-posta gönder

Ürün ayrıntısı

SSS

Ürün etiketleri

Efsane ve fiziksel harita

tek üretim

Bileşen malzemesi

malzeme spesifikasyonu

HAYIR.	Parça	Malzeme	Adet
1	VÜCUT	PVC,CPVC	1
2	STEM O-Ring	EPDM,FPM(NBR)	1
3	KÖK	PVC,CPVC	1
4	TOP	PVC,CPVC	1
5	KOLTUK CONTASI	TPE,TPVC,TPO	2
6	KAP	PVC,ABS	1
7	HALLETMEK	PVC,ABS	1
8	VİDA	SS304,ÇELİK	1

Model boyutu parametresi karşılaştırma tablosu

BOYUT												Birim
MODELİ	DN		15	20	25	32	40	50	65	80	100
	BOYUT		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	İnç
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	DİN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
